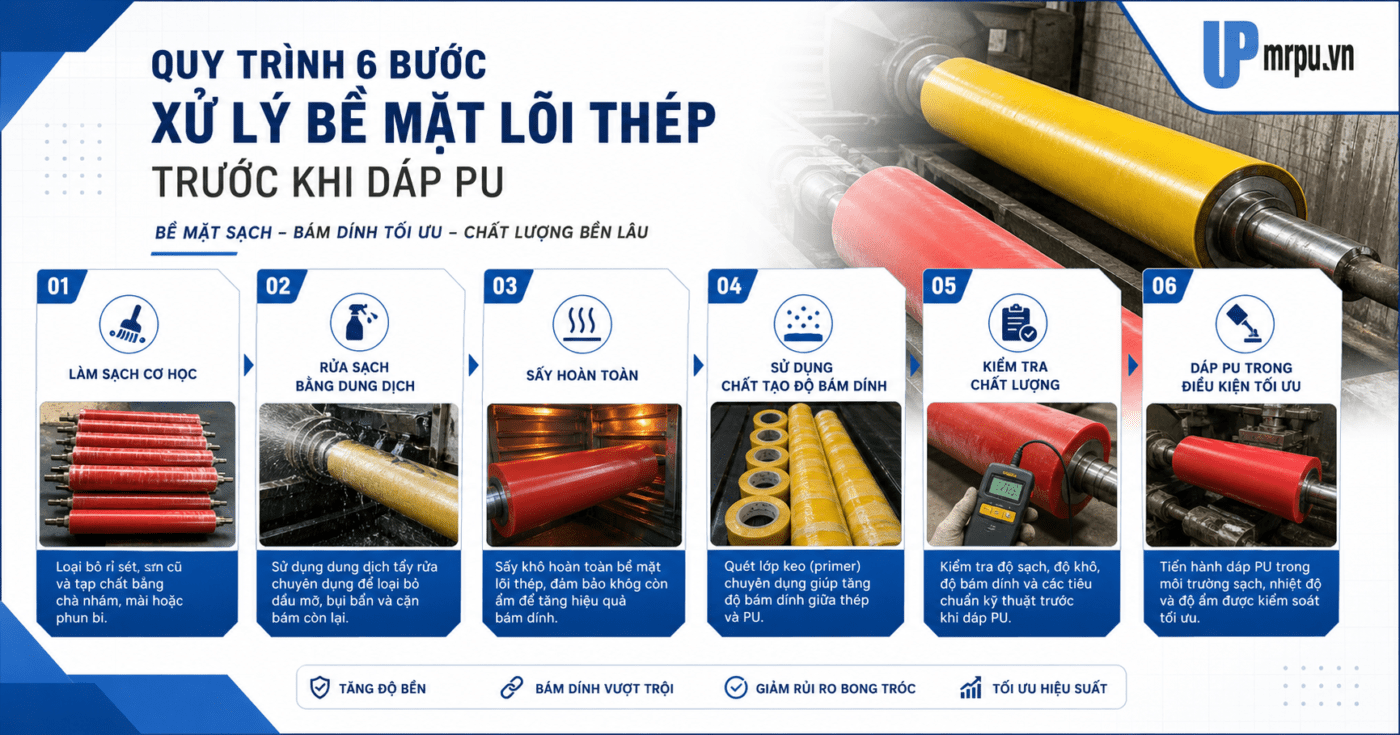

Hướng dẫn xử lý bề mặt lõi thép trước khi đắp PU để đạt độ bám dính tối đa

Bạn có biết rằng độ bám dính giữa lõi thép và lớp Polyurethane chính là “linh hồn” của một trục pu chất lượng? Nếu bề mặt lõi thép không được xử lý đúng cách, thì dù bạn dùng PU tốt nhất trên thế giới, sản phẩm cuối cùng vẫn có thể bị lóng nhách, mất hiệu năng hoặc thậm chí gây an toàn lao động. Hôm nay mình sẽ chia sẻ chi tiết quy trình xử lý bề mặt lõi thép để đạt độ bám dính tối đa.

Tại sao xử lý bề mặt lõi thép lại quan trọng?

Trước tiên, bạn cần hiểu rõ vấn đề cơ bản. Bề mặt thép sau khi cắt, gia công hoặc bảo quản thường chứa:

• Lớp gỉ sét mỏng hoặc dầu bảo vệ
• Bụi, cặn dầu hiệu từ quá trình gia công
• Độ ẩm và các tạp chất hữu cơ

Những yếu tố này hoạt động như một “lớp cách điện” giữa thép và PU. Khi đắp PU mà không xử lý, độ bám dính sẽ giảm 30-50%, khiến con lăn bọc pu hoặc các sản phẩm khác dễ bị tróc vỏ trong quá trình sử dụng.

Bước 1: Làm sạch bề mặt thép cơ học

Mình bắt đầu từ bước đơn giản nhất: loại bỏ bẩn vật lớn. Dùng chổi dây thép hoặc đĩa mài để cạo sạch:

• Lớp gỉ sét dày
• Dầu, mỡ bám bề mặt
• Cặn bụi từ gia công

Điểm quan trọng ở đây là không cần phải loại bỏ toàn bộ oxide, chỉ cần bề mặt thô và sạch. Nếu bạn muốn kết quả tốt nhất, hãy dùng máy mài góc với đĩa chà nhẹ (không để tạo bề mặt quá sẫn). Mục tiêu là tạo ra bề mặt có độ nhám khoảng Ra = 6.3 đến 12.5 µm.

Bước 2: Rửa sạch bằng dung dịch kiềm hoặc axit

Sau khi chà xát cơ học, bạn cần loại bỏ các tạp chất hóa học. Có hai phương pháp phổ biến:

Phương pháp kiềm:

• Dùng dung dịch NaOH hoặc K2CO3 với nồng độ 5-10%
• Ngâm hoặc rửa trong 5-10 phút
• Rửa lại bằng nước cất

Phương pháp axit:

• Dùng axit phosphoric hoặc axit acetic
• Tạo bề mặt hóa học thô, hỗ trợ bám dính tốt hơn
• Thích hợp cho những bộ phận có yêu cầu bám dính cực cao

Bước 3: Sấy hoàn toàn trước khi đắp PU

Đây là bước mà nhiều xưởng thường bỏ qua hoặc làm tùy tiện. Độ ẩm là kẻ thù số một của bám dính polyurethane. Nước sẽ tạo phản ứng hydrolysis với PU, làm yếu đi liên kết.

Các cách sấy tiêu chuẩn:

• Sấy bằng hơi nóng: 60-80°C trong 30-60 phút
• Sấy bằng lò hơp: 100-120°C trong 15-30 phút (chú ý không để quá nóng làm biến dạng thép)
• Sử dụng tủ sấy chân không: Tối ưu nhất, loại bỏ toàn bộ độ ẩm

Sau khi sấy, hãy để lạnh hoàn toàn trước khi đắp PU. Nếu bạn đắp ngay khi nóng, sẽ tạo nứt nhỏ do sự co giãn không đều.

Bước 4: Sử dụng chất tạo độ bám dính (Adhesive Promoter)

Đây là bước tùy chọn nhưng rất hiệu quả. Sau khi xử lý bề mặt và sấy hoàn toàn, bạn có thể:

• Quét một lớp mỏng chất gốc epoxy hoặc polyisocyanate lên bề mặt thép
• Để khô khoảng 15-30 phút
• Sau đó mới đắp PU

Việc này sẽ tăng độ bám dính thêm 10-20% và giúp giảm risk thất bại.

Bước 5: Kiểm tra và xác nhận chất lượng bề mặt

Trước khi bắt tay vào đắp PU, hãy dành 5 phút để kiểm tra:

• Thử nước: Nhỏ một giọt nước lên bề mặt. Nếu nước kéo lại thành hạt, bề mặt quá dầu mỡ
• Thử sạch bằng tay: Lau nhẹ bằng tay sạch – không có bụi, không có dầu bám
• Đo độ nhám: Nếu có thiết bị, đo độ nhám để đảm bảo Ra trong khoảng cho phép
• Kiểm tra ẩm: Dùng máy đo độ ẩm hoặc kính hiển vi để xác nhận mặt khô

Bước 6: Chuẩn bị PU và đắp trong điều kiện tối ưu

Sau khi bề mặt thép đã sẵn sàng:

• Làm ấm PU lỏng (nếu cần) để độ nhớt phù hợp với quy trình
• Kiểm tra hạn sử dụng của PU – hạn sử dụng lâu sẽ giảm chất lượng bám dính
• Đắp trong môi trường có nhiệt độ 20-25°C, độ ẩm dưới 65%
• Tránh đắp trong điều kiện quá nóng, quá ẩm hoặc có mưa gió

Lợi ích của xử lý bề mặt đúng cách

Khi bạn thực hiện đầy đủ các bước trên:

• Độ bám dính tăng 40-60% so với không xử lý
• Tuổi thọ sản phẩm kéo dài 2-3 lần
• Giảm thiểu tỷ lệ phế phẩm do tróc vỏ PU
• Con lăn bọc nhựa pu hoạt động ổn định hơn, ít phát sinh sự cố
• Tiết kiệm chi phí bảo hành và xử lý khiếu nại khách hàng

Những lưu ý quan trọng không nên bỏ qua

• Không để bề mặt xử lý quá lâu trước khi đắp: Nếu để hơn 24 giờ, bề mặt sẽ tái tạo oxide và giảm độ bám dính
• Không dùng nước vòi để rửa: Nước vòi chứa khoáng chất, hãy dùng nước cất
• Không mài quá mạnh: Bề mặt quá nhám sẽ làm giảm độ bám dính, mục tiêu là độ nhám vừa phải
• Kiểm soát nhiệt độ khi sấy: Quá nóng sẽ làm thép bị ứng suất, gây nứt

Kết luận

Xử lý bề mặt lõi thép là một quy trình thiết yếu nhưng thường bị coi thường. Mình tin rằng nếu bạn tuân theo các bước chi tiết mà mình vừa chia sẻ, độ bám dính của sản phẩm sẽ đạt tiêu chuẩn cao nhất, giúp khách hàng yên tâm về chất lượng và tuổi thọ của các trục PU, con lăn bọc PU hay các sản phẩm polyurethane khác.

---

Câu hỏi thường gặp (FAQ)

1. Cần phải xử lý bề mặt thép mỗi lần trước khi đắp PU không?
Có, tuyệt đối cần thiết. Ngay cả khi thép mới nhập, nó vẫn có lớp oxide mỏng và độ ẩm từ quá trình vận chuyển. Xử lý bề mặt là bước bắt buộc để đảm bảo bám dính.

2. Nếu không có máy sấy chân không, làm sao để sấy hiệu quả?
Bạn có thể dùng lò hơp hoặc sấy bằng hơi nóng. Điều quan trọng là đảm bảo bề mặt khô hoàn toàn. Nếu điều kiện cho phép, hãy để bề mặt sấy tự nhiên ở môi trường có độ ẩm thấp.

3. Bề mặt nhám bao nhiêu là đủ tốt?
Độ nhám tối ưu là Ra = 6.3 đến 12.5 µm. Quá nhám hoặc quá mịn đều không tốt. Nếu không có thiết bị đo, bạn có thể cảm nhận bằng tay – bề mặt nên có cảm giác hơi xộc nhẹ.

4. Có thể dùng các chất tạo độ bám dính thay vì xử lý bề mặt không?
Không hoàn toàn. Chất tạo độ bám dính chỉ là phần bổ sung. Xử lý bề mặt là nền tảng, việc dùng chất tạo độ bám dính chỉ tăng hiệu quả thêm. Bạn cần cả hai để đạt kết quả tối ưu.

5. Nếu không xử lý bề mặt, sao không cứ đắp PU luôn?
Bạn có thể, nhưng sản phẩm sẽ dễ bị tróc vỏ trong vòng vài tháng hoặc vài năm đầu. Chi phí bảo hành và khiếu nại sẽ vượt xa những chi phí tiết kiệm được từ việc bỏ qua bước xử lý.

---

Gợi ý tìm kiếm liên quan

Nếu bạn muốn tìm hiểu thêm, các từ khóa sau sẽ rất hữu ích:

• Đắp trục pu chất lượng
• Con lăn bọc pu công nghiệp
• Con lăn pu chống mài mòn
• Con lăn nhựa pu ứng dụng
• Quy trình sản xuất trục pu
